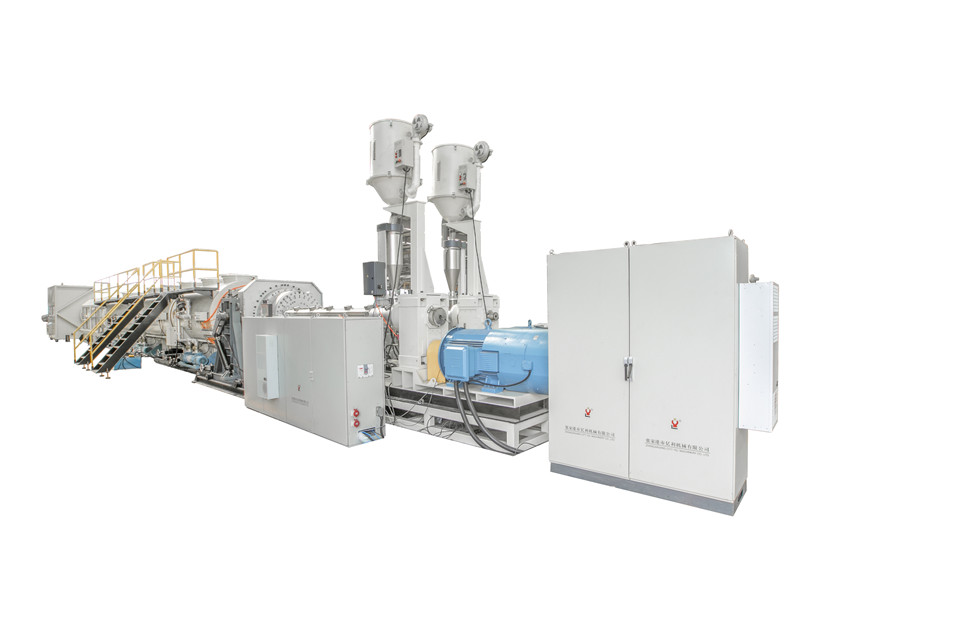

16-1600mm 高速HDPE 管材挤出生产线

16-1600mm 高速HDPE 管材挤出生产线

HDPE管材挤出机广泛应用于全国供水、污水、燃气、家庭供水等工程。它包括HDPE塑料管材挤出机,LDPE塑料管材挤出机,PPR/PERT管材挤出生产线等。亿利机械采用欧洲先进的技术,结合自己的技术研发,所提供的生产线具备独特的结构,高等配置,高程度自动化,操作简便等特点。

整个生产线采用PLC控制系统和大屏幕液晶显示,操作非常简便。


参数规格

33D 系列标准速度生产线:

型号OD(mm)挤出机型号最大产量(kg/hr)最大牵引速度(m/min)
PEG63 ∅20-63SJ65/3322015
PEG110∅20-110SJ65/3322015
PEG160∅50-160SJ75/3340012
PEG250∅75-250SJ75/3340010
PEG315∅90-315SJ90/335008
PEG450∅110-450SJ90/335005
PEG630∅280-630SJ120/338503.3
PEG800∅400-800SJ120/3310001.8
PEG1200∅800-1200

SJ150/33

13000.8

38D 系列高速生产线:

型号OD(mm)挤出机型号最大产量(kg/hr)最大牵引速度(m/min)
HPEG63 ∅20-63HSJ60/3832030
HPEG110∅20-110HSJ60/3838025
HPEG160∅50-160HSJ60/3846015
HPEG250∅75-250HSJ75/3860012
HPEG315∅90-315HSJ75/3865010
HPEG450∅110-450HSJ90/388008
HPEG630∅280-630HSJ90/389505
HPEG800∅400-800HSJ120/3813002.5
HPEG1200∅800-1200

HSJ75/38

HSJ90/38

14001.2
HPEG1600∅1000-1600

HSJ90/38

HSJ90/38

16000.7


技术特点与优势

  • 优质机筒螺杆,大大提高了挤出机的性能;

  • 独特螺杆设计,以确保原材料的更好的塑化;

  • 高扭矩和精确设计的变速箱,以保证机器的稳定运行;

  • 精确的温度控制系统来优化材料的熔融;

  • 真空箱和水箱具备自动水温和水位控制;

  • 2-12履带牵引机,带伺服电机控制.

  • 西门子PLC控制,确保整个生产线有优质的同步.

工艺过程

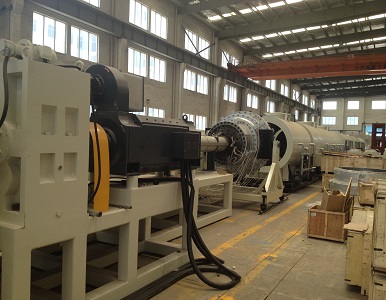

高性能挤出机

它是整个生产线的关键部分,它保证了高生产能力、高效率和优良的塑化性能。

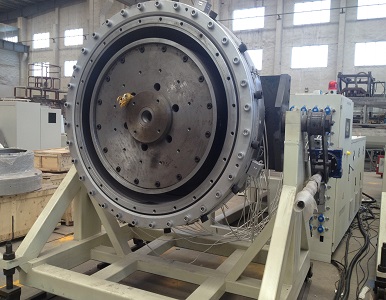

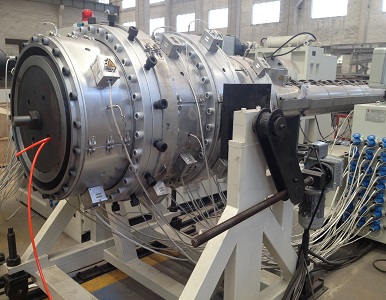

模具

材料:40 Cr

设计:螺旋设计

可生产单层或多层管道

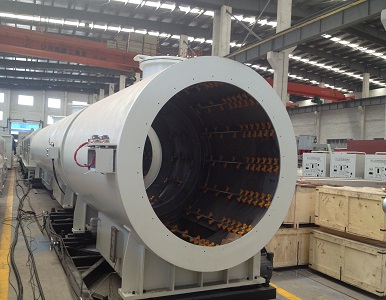

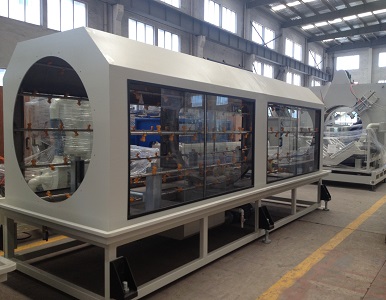

真空箱

材料:SUS3045mm-7mm

自动水温和水位控制技术

精确校准


冷却箱

材料:SUS3043mm-5mm

快速降温

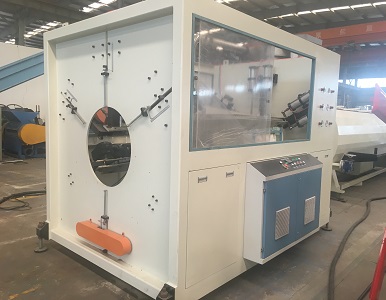

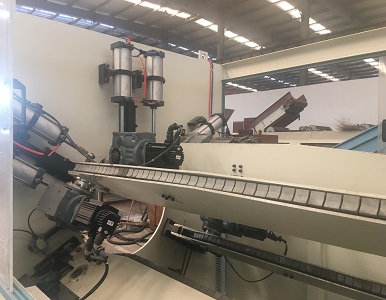

牵引机

驱动:变频器驱动或者伺服电机。

采用高质量的橡胶皮带或橡胶块

具备管材计量用编码器

图 8.jpg

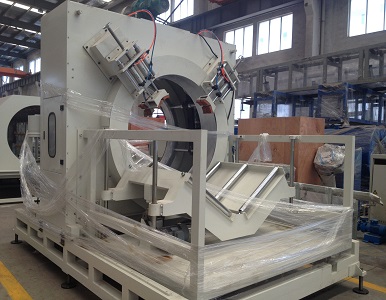

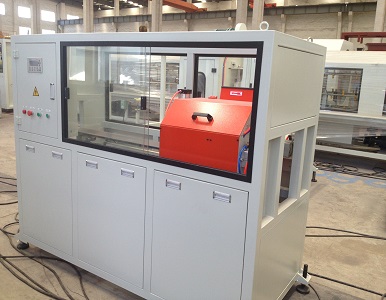

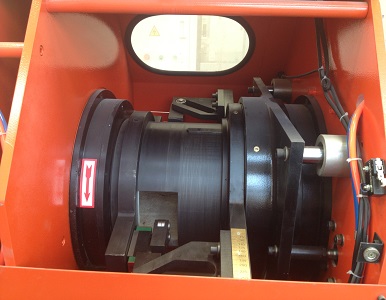

无屑切割机

设计:通用或铸造铝夹具

无屑平滑切割

伺服电机同步控制

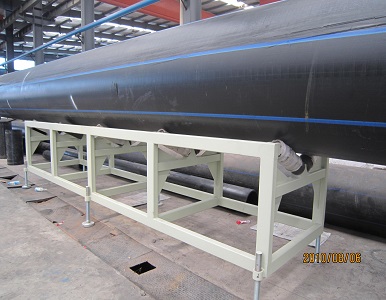

堆放架

气动卸料

自动排管

×
